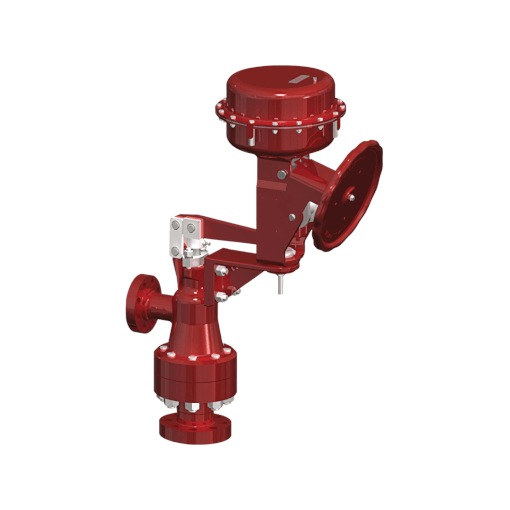

Masoneilan 77000 Series
Multi-Stage High Pressure Valve
De meertraps klep uit de 77000-serie met uitbreidende doorstroomopening is ontworpen voor hogedruktoepassingen met samendrukbare media en twee-fase stroming. Ze beheerst erosie, trillingen en geluid bij hoge druk en temperatuur. Typische toepassingen zijn hydroprocessing-separatoren, offshore choke-kleppen en hogedruk gasafblaas met vaste deeltjes.
Technische specificaties
Afmetingen
2” x 3” tot 8” x 10” (50 x 80 tot 200 x 250 mm) |
Drukklassen & Aansluitingen
Geflensd: inlaat ANSI 900–2500, uitlaat ANSI 900–2500, UNI-DIN 150–400 |
Behuizingsmaterialen
Koolstofstaal, roestvast staal, chroom-molybdeen |
Actuators
Model 37/38 veer-tegenwerkend membraan; cilinder |
Trim
Axiale flow-technologie; meertraps trim (uitbreidende doorstroomopening); anti-cavitatie, flashing, ontgassing en geluidsreductie |
Inherente karakteristiek
Lineair |
Downloads
Masoneilan heeft diverse downloads beschikbaar gesteld over de Masoneilan 77000 Series Multi-Stage High Pressure Valve, waaronder het specificatieblad en het informatieblad. Deze zijn te downloaden via de website van Masoneilan.
