Boven- en ondergeleiding
Een breed geaccepteerde industriestandaard, vooral geschikt voor dubbelzittende plugs, biedt voldoende ondersteuning tegen zijdelingse belasting.

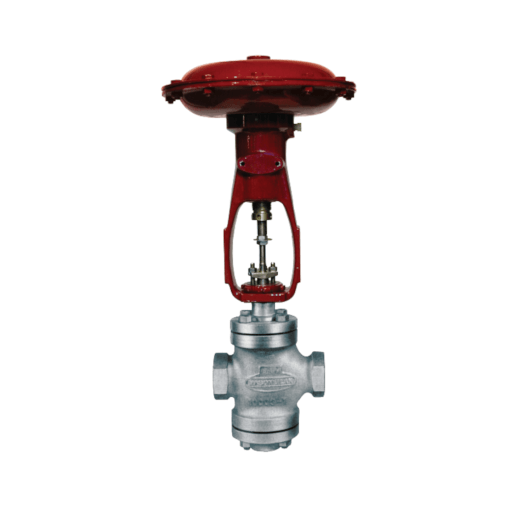

Masoneilan 525-526 Series
Drukreducerende, terugdruk- en differentiaaldrukregelaars
Boven- en ondergeleiding
Hoge capaciteit met lage terugwinning
De doorstroomcapaciteit behoort tot de hoogste in zijn klasse voor dubbelzittende regelaars, met minimale drukterugwinning dankzij een hoge kritische flowfactor.
Trim met gereduceerde capaciteit
0.4 Factor Trim – het meest praktische ontwerp voor dubbelzittende trims, biedt aanzienlijke capaciteitsreductie met behoud van goede doorstroomkarakteristieken.
Hoogwaardige materialen
Constructiematerialen zijn gekozen voor hoge prestaties en lange levensduur bij toepassingen met grote drukverschillen.
Toepassingen bij hoge temperatuur
Monteer bij hoge temperaturen de actuator onder het huis om het membraan te beschermen. Anders is een condensaatbarrière nodig. Neem contact op met de fabriek voor details.
Configuraties
Regelaars uit de 525- en 526-serie zijn ontworpen voor gebruik met actuators uit de 10900-serie voor toepassingen met drukreductie, terugdruk en differentiaaldruk.
Technische specificaties
Functie
Drukreductie: 525 |
Toepassing
Stoom, gas, vloeistoffen |
Afmetingen
¾” tot 4” (20 tot 100 mm) |
Drukklassen & Aansluitingen
Geflensd: ASME CL150–600 |
Behuizing
Type: Hoge capaciteit globe met dubbelzittende plug, boven- en ondergeleid |
Trim
Plugtype: Schijf |
Actuator
Type: 10900 veer-membraan
Downloads
Masoneilan heeft diverse downloads beschikbaar gesteld over de Masoneilan 525-526 Series, waaronder het specificatieblad en het informatieblad. Deze zijn te downloaden via de website van Masoneilan.
