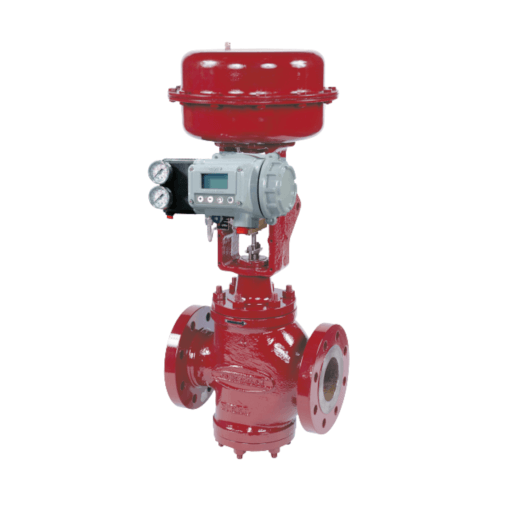

Masoneilan 10.000 Series Double Port Valve

De dubbelzittende regelkleppen uit de Masoneilan 10000-serie van Baker Hughes hebben een semi-gebalanceerd ontwerp. Dit maakt hoge toelaatbare drukverschillen mogelijk, vermindert de benodigde kracht van de actuator en biedt ruime doorstroomopeningen voor een effectieve verwerking van vervuilde vloeistoffen.

Verbeterde prestaties en betrouwbaarheid

Gescheiden boven- en ondergeleiders ondersteunen de plug en stang gedurende het volledige slagbereik, wat zorgt voor uitstekende regeling en hoge betrouwbaarheid.

Ontwerp voor vervuilde toepassingen

Grote interne doorstroomgebieden laten vreemde deeltjes passeren zonder de regelprestaties te beïnvloeden.

Verminderde emissies

Verkrijgbaar met LE Packing-ontwerp om lage emissies te bereiken en te voldoen aan wereldwijde milieuregels.

Hoge drukvalcapaciteit

Semi-gebalanceerde trim maakt toepassingen met hoge drukval mogelijk met standaardactuatie, waardoor complexiteit, grootte en gewicht worden verminderd.

Eenvoudig onderhoud in het veld

Het ontwerp met boven- en ondertoegang maakt snelle toegang tot trim en geleiders mogelijk voor eenvoudig onderhoud of vervanging.

NACE-naleving

Voldoet aan MR 0103 voor zure toepassingen; naleving van MR 0175, revisie 2003 of ISO 15156 is ook beschikbaar.

Technische specificaties

Afmetingen

2" tot 16" (50 tot 400 mm)

Behuizingsmaterialen

Koolstofstaal
Roestvrij staal
Chroom-molybdeen staal

Drukklassen en aansluitingen

Geflensd: ANSI 150 – 1500, UNI-DIN 10 – 250
Gelast: BW of SW
Schroefdraad: NPT ¾" tot 2" (20 tot 50 mm)

Inherente eigenschappen

Gelijkmatig percentage
Lineair
Snel openend

Actuators

Model 87/88 multi-veer membraanactuator
Cilinderactuator

Trim

V-poort of geprofileerde plug
Geleid aan boven- en onderzijde

Downloads

Masoneilan heeft diverse downloads beschikbaar gesteld over de Masoneilan 10000 Series, waaronder het specificatieblad en het informatieblad. Deze zijn te downloaden via de website van Masoneilan.
