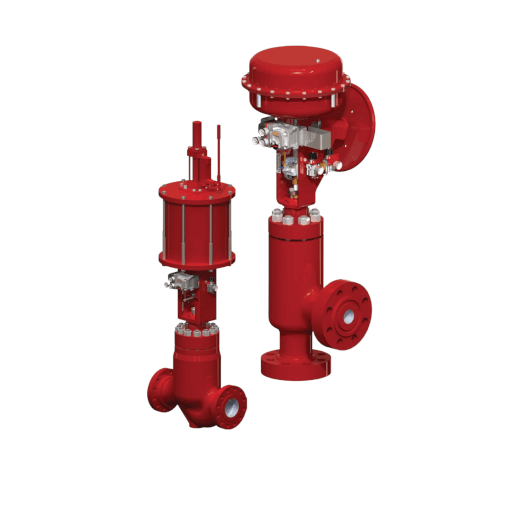

Masoneilan 78400 / 18400 Series

LincolnLog™ Anti Cavitation Valve

Het axiale LincolnLog-ontwerp gebruikt een complexe stromingsweg om drukval gelijkmatig over de plug-as te verdelen, met gelijktijdige throttling-stages. Dit beheerst snelheid en drukval, voorkomt cavitatie en trimschade. Effectief bij pomp-recirculatie en hogedruk vloeistofafblaas, zoals Hydrotreater-processen.

Technische specificaties

Afmetingen

1” tot 12” (25 tot 300 mm)

Drukklassen & Aansluitingen

Geflensd: ANSI 600 – 2500, UNI-DIN 100 – 400
Gelast: BW of SW

Drukklasse

API 6A 10K of 15K voor afmetingen 1” tot 6”

Behuizingsmaterialen

Koolstofstaal, roestvast staal, chroom-molybdeen

Opties
F6NM martensitisch roestvast staal, F51 duplex roestvast staal, F55 duplex roestvast staal en nikkellegering Inconel 718

Actuators

Model 51/52/53 pneumatische zuiger; model 87/88 multi-veer membraan; cilinder

Trim

Axiale flow-technologie; meertraps, kooi-geleide, anti-cavitatie trim; Class VI op aanvraag beschikbaar

Inherente eigenschappen

Lineair

Downloads

Masoneilan heeft diverse downloads beschikbaar gesteld over de Masoneilan 78400 / 18400 Series, waaronder het specificatieblad en het informatieblad. Deze zijn te downloaden via de website van Masoneilan.
