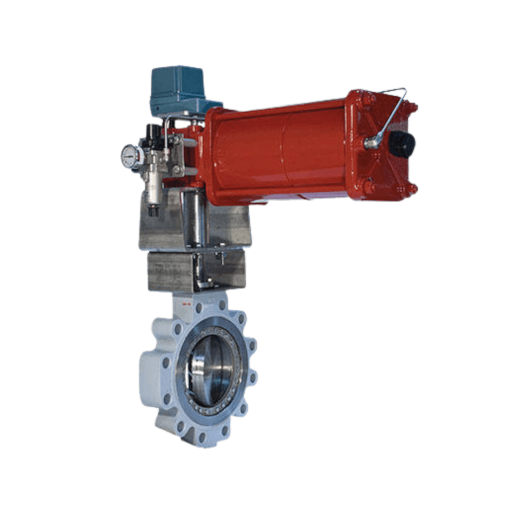

Masoneilan 33000 Series

Triple Offset Butterfly Valves

De Masoneilan 33000-serie van Baker Hughes heeft een gepatenteerd triple offset ontwerp voor hoogwaardige, bi-directionele, lekvrije afsluiting over een breed druk- en temperatuurbereik. De derde offsethoek en metaal-op-metaal zitting verminderen wrijving en zorgen voor betrouwbare afsluiting en regeling. Biedt nul lekkage tegen lagere kosten dan grotere schuif-, globe- of kogelkleppen.

Weinig wrijving, geen lekkage

Gepatenteerde metaal-op-metaal afdichting voldoet aan API 607 en ISO EN 10497 brandbestendigheid en biedt bi-directionele nul lekkage. De conische offset zitting vermindert wrijving tijdens regeling tot aan sluiting.

Volledige capaciteit (Cv)

Cirkelvormige conische afdichting biedt lage wrijving en maximale doorstroming (Cv). Beter dan traditionele elliptische afdichtingen die slijtage verhogen en doorstroming beperken.

Lage emissie

Gecertificeerd volgens EPA Methode 21 en ISO 15848 voor lage emissie van helium en methaan. Roterende beweging vermindert vuilinloop en pakking-slijtage voor langere afdichtingslevensduur.

Speciale toepassingen

Metaal-op-metaal zittingen en optionele verlengde kap maken nul lekkage mogelijk onder zware, cryogene (-196°C) en brandbestendige omstandigheden.

Minder downtime

Veldvervangbare zittingring en tweedelige schijfconstructie maken snel onderhoud mogelijk zonder volledige demontage. Beperkt ernstige stilstand door eenvoudige inspectie en vervanging van onderdelen.

Technische specificaties

Maten

3" tot 48" (80 tot 1200 mm)
Classificaties: ASME CL150 – CL600

Aansluitingen

Wafer, Lugged, Raised Face Flanged, RTJ optioneel, EN-flens

Behuizing – Face to Face

Wafer- en lugged-behuizingen: API 609 Tabel-3 (A) (Categorie B kleppen tot 24")
Dubbel geflensd kort patroon: API 609 Tabel-3 (C) (Categorie B kleppen tot 24")

Class 150: afmetingen volgens ISO 5752 Basic series 13, EN 558-2, EN 593
Class 300: afmetingen volgens ISO 5752 Basic series 14, EN 558-2, EN 593

Behuizingsmateriaal

Koolstofstaal WCC, roestvrij staal CF8M, koolstofstaal LCC voor lage temperatuur, andere materialen op aanvraag

Zittinglekkage

Class IV (standaard) volgens IEC 60534-4 & ANSI/FCI 70-2
Class V & VI (optioneel) volgens IEC 60534-4 & ANSI/FCI 70-2
Zero Leakage (API 598)

Inherente eigenschappen

Gelijk percentage

Actuator

Veer-membraan, Scotch Yoke-piston, handmatige overbrenging
Andere op aanvraag

Downloads

Masoneilan heeft diverse downloads beschikbaar gesteld over de Masoneilan 33000 Series valve, waaronder het specificatieblad en het informatieblad. Deze zijn te downloaden via de website van Masoneilan.

Bekijk beschikbare downloads
