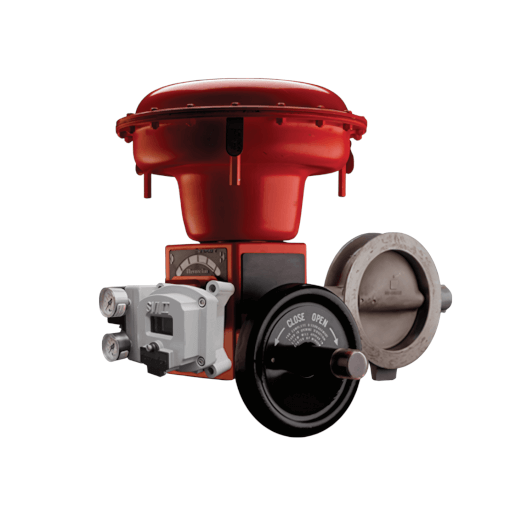

37002 Series Minitork II

Conventional Butterfly Control Valves

De MiniTork® II is een robuuste automatische regelvlinderklep die uitstekende prestaties levert dankzij de volgende kenmerken:

Laag dynamisch koppel

De unieke komvormige schijf zorgt voor een dynamisch koppel dat aanzienlijk lager is dan bij conventionele vlinderkleppen.

Bi-directionele stroom

Door de omgekeerde komvormige constructie van de Minitorque-schijf is deze niet zelfbegrenzend. Hierdoor blijft het lage koppel behouden, ongeacht de stroomrichting.

Knikvrije en spelingvrije werking

De gespleten en geklemde constructie met buitenboordkogellager en stijve beugel biedt de structurele stijfheid die nodig is voor nauwkeurige positionering.

Direct gemonteerde positioneerders

Positiefeedback is direct gekoppeld aan de klepas, wat verloren beweging elimineert en de positioneernauwkeurigheid verbetert.

Drievoudig lagersysteem

Biedt uitstekende ondersteuning en geleiding van de as.

Klepstandindicator

Goed zichtbaar, voor snelle visuele inspectie van de schijfpositie.

Geïntegreerd gegoten verlengstukkap

Geschikt voor een breed scala aan procestemperaturen.

Veermembraanactuator

Volledig omsloten bewegende delen bieden verhoogde weerstand tegen omgevingscorrosie.

Technische specificaties

Afmetingen

2" tot 12" (50 tot 600 mm)

Ratings en aansluitingen

Wafer voor montage tussen flenzen: ANSI Class 150 – 300, UNI-DIN 10 – 40

Behuizingsmateriaal

Koolstofstaal, roestvrij staal

Voeringen in Buna-N, Viton en Nordel

Actuator

Model 33 veer-membraan

Trim

Vlinderklep met laag koppel

Inherente karakteristiek

Gelijk percentage

Downloads

Masoneilan heeft diverse downloads beschikbaar gesteld over de Masoneilan 37002 Series, waaronder het specificatieblad en het informatieblad. Deze zijn te downloaden via de website van Masoneilan.

Bekijk beschikbare downloads
