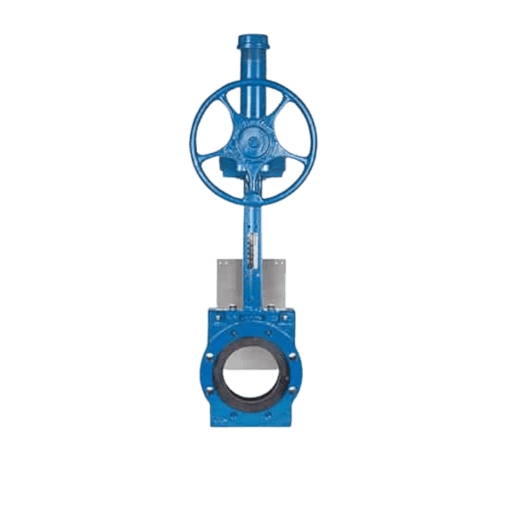

DeZURIK Slurry Knife Gate Valves

(KSL-SD) – Short Body

DeZURIK KSL-SD Slurry Knife Gate Valves zijn ontworpen voor aan/uit-toepassingen (isolatie) bij media met een hoog gehalte aan vaste stoffen, abrasieve eigenschappen, nat of droog. Deze afsluiters zijn bij uitstek geschikt voor toepassingen in de mijnbouw, energie- en aggregaatindustrie. Het KSL-SD model heeft een korte behuizing met smalle face-to-face afmetingen volgens MSS SP-81.

  • Tweezijdige, druppelvrije afsluiting tot volledige drukklasse

  • In het veld vervangbare sleeves met ingekapselde steunring

  • Klepdesign maakt eenvoudige reparaties mogelijk

  • Volledig doorlaat vermindert turbulentie en drukverlies

  • Sleevecompressie voorkomt holtes waar vaste stoffen zich kunnen ophopen

  • Sleeveontwerp elimineert pakking rond schuif en spindel

  • Sleeveontwerp maakt flenspakking overbodig

  • Rechte verticale superstructuur vergemakkelijkt installatie van accessoires

  • Schuif trekt volledig terug uit de doorstroomopening in open positie

  • Vergrendeling voor open-/geslotenstand beschikbaar

  • Optionele schuifcoatings bieden extra slijtvastheid en een niet-hechtend (smeermiddel-geïnfuseerd) oppervlak dat de bedieningskracht verlaagt en de levensduur van de sleeve verlengt

  • Geïntegreerde hijsogen standaard vanaf 4" (100 mm)

  • Spoelplaat met afvoer beschikbaar

Technische specificaties

Afmetingen:

2–24" (50–600 mm), grotere afmetingen op aanvraag beschikbaar

Drukklasse:

Standaard drukklasse voor 2–16" afsluiters is 150 psi CWP (1030 kPa) en voor 18–24" is dat 100 psi CWP (690 kPa); hogere drukken mogelijk met optionele schuifmaterialen

Behuizingsmaterialen:

Gegoten behuizing leverbaar in nodulair gietijzer, koolstofstaal en diverse roestvaststalen of hooggelegeerde materialen

Aansluitingen:

Volledig geflensd ontwerp met flensboring volgens ASME B16.5 Class 150, DIN 10 en DIN 16; ISO 7005-1/PN10 en 7005-2/PN16; BS 4504/PN10 en BS 4504/PN16; AS 2129 Tabel D en E; en SANS 1123-1000 en SANS 1123-1600

Temperatuurbereik:

Tot 177 °F (81 °C) standaard, tot 300 °F (150 °C) met optionele zittingmaterialen voor hoge temperaturen



Downloads

DeZURIK heeft diverse downloads beschikbaar gesteld over de DeZURIK Slurry Knife Gate Valves (KSL-SD) Short Body, waaronder handleidingen. Deze zijn te downloaden via de website van DeZURIK.

Bekijk beschikbare downloads
